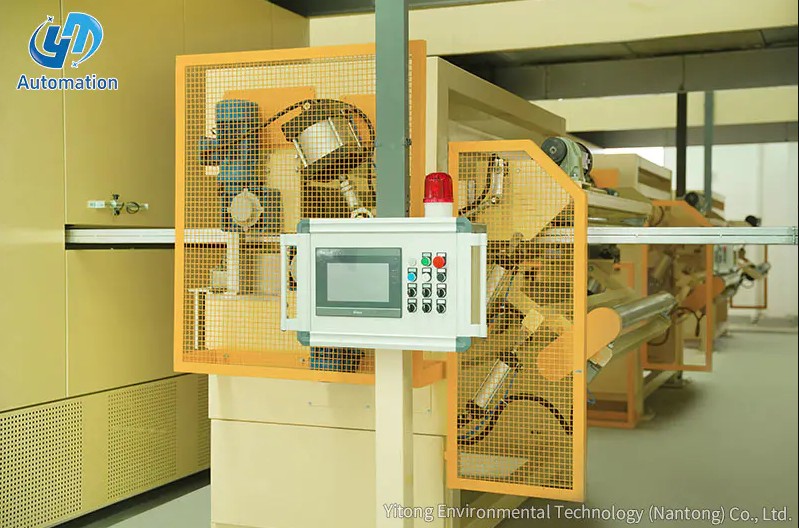

Apa Itu Mesin Pelapis Sekunder?

A mesin pelapis sekunder adalah peralatan industri khusus yang digunakan dalam proses pembuatan kabel serat optik untuk menerapkan lapisan polimer pelindung — yang dikenal sebagai lapisan sekunder atau tabung lepas — di atas serat optik atau pita serat. Lapisan ini melindungi serat kaca halus dari tekanan mekanis, kelembapan, dan kerusakan lingkungan , menjadikannya salah satu tahapan paling penting dalam memproduksi kabel serat optik yang andal. Singkatnya, mesin pelapis sekunder mengubah serat telanjang yang rapuh menjadi komponen kabel yang tahan lama dan dapat dipasang, siap untuk pelapisan dan pemasangan lebih lanjut.

Selain perlindungan sederhana, proses pelapisan sekunder secara tepat mengontrol diameter tabung penyangga, ketebalan dinding, dan kepadatan pengisian gel — yang semuanya secara langsung memengaruhi kinerja transmisi optik kabel dan daya tahan jangka panjang di lapangan.

Fungsi Inti dan Peran dalam Produksi Kabel Fiber Optik

Dalam jalur produksi kabel serat optik pada umumnya, serat optik telanjang terlebih dahulu menjalani lapisan primer (lapisan akrilat diterapkan langsung pada kaca) dan kemudian memasuki tahap pelapisan sekunder. Mesin pelapis sekunder mengekstrusi bahan termoplastik — paling umum PBT (polibutilen tereftalat), PP (polipropilena), atau HDPE (polietilen densitas tinggi) — di sekitar satu atau lebih serat untuk membentuk tabung penyangga.

Proses ini biasanya melibatkan tiga operasi simultan:

• Pembayaran serat dan kontrol tegangan untuk mempertahankan posisi serat yang konsisten di dalam tabung
• Injeksi gel atau senyawa tiksotropik untuk mengisi tabung dan mencegah masuknya air
• Ekstrusi dan pendinginan untuk membentuk dan memperkuat tabung penyangga luar

Hasilnya adalah buffer tabung longgar (loose-tube buffer) — blok bangunan dasar yang digunakan dalam desain kabel serat terdampar, inti berlubang, dan pita yang digunakan dalam jaringan telekomunikasi di seluruh dunia.

Rangka Mesin dan Desain Struktural

Integritas struktural mesin pelapis sekunder sangat penting untuk manufaktur yang presisi. Rangka mesin biasanya dibuat menggunakan pengelasan pelat baja A3 tegangan tinggi yang dikombinasikan dengan pemrosesan baja struktural (baja tipe). , memastikan seluruh platform tetap kokoh dan bebas getaran bahkan selama pengoperasian terus-menerus dalam kecepatan tinggi.

Baja A3 (setara dengan Q235 dalam standar Tiongkok) menawarkan kemampuan las yang sangat baik, kekuatan tarik sedang (biasanya 370–500 MPa), dan keuletan yang baik — menjadikannya bahan dasar yang ideal untuk rangka mesin industri berat. Rangka yang dilas dan dikerjakan tahan terhadap deformasi lentur dan termal, yang sangat penting untuk menjaga toleransi penyelarasan seketat ±0,01 mm pada cetakan ekstrusi dan sistem bak pendingin.

Desain rangka yang kokoh juga mengakomodasi bobot dan getaran:

• Gulungan pembayaran serat tugas berat (seringkali menampung serat sepanjang 25 km atau lebih per gulungan)
• Laras ekstruder dan rakitan sekrup (biasanya diameter sekrup 30–60 mm)
• Beberapa bak air pendingin, seringkali memiliki panjang total 6–10 meter
• Sistem penggulung dan pengambil berjalan dengan kecepatan hingga 300 m/menit

Struktur Pelapisan: Lapisan Muka dan Lapisan Bawah

Salah satu karakteristik struktural yang menentukan dari mesin pelapis sekunder adalah konfigurasi pelapisan dua lapisnya. Dalam pengaturan standar, lapisan muka diposisikan di bagian depan alat berat, dan lapisan bawah diposisikan di bagian belakang. Pengaturan ini memastikan bahwa pelapisan diterapkan dalam urutan yang tepat dan berlapis sehingga membentuk dinding tabung penyangga secara merata dan tanpa delaminasi.

Lapisan Wajah (Posisi Depan)

Lapisan muka membentuk permukaan bagian dalam tabung penyangga yang bersentuhan dengan serat optik atau senyawa pengisi gel. Lapisan ini harus inert secara kimia terhadap gel pengisi tiksotropik dan tidak boleh menyebabkan tekanan mikrobending pada serat. Bahan seperti PBT biasanya digunakan di sini karena tingkat penyusutannya yang rendah dan stabilitas dimensi yang sangat baik — PBT biasanya menunjukkan penyusutan linier kurang dari 0,5% setelah pendinginan, yang penting untuk mempertahankan panjang serat berlebih (EFL) yang diperlukan di dalam tabung.

Lapisan Bawah (Posisi Belakang)

Lapisan bawah membentuk dinding pelindung luar dari tabung penyangga dan memberikan sifat mekanik yang diperlukan untuk pemasangan dan pemasangan kabel. Lapisan ini mungkin menggunakan bahan termoplastik yang sama atau kompatibel dan harus menyatu sempurna dengan lapisan muka. Ketebalan dinding lapisan bawah dikontrol secara tepat — biasanya antara 0,3 mm dan 0,9 mm — tergantung pada spesifikasi desain kabel dan lingkungan penempatan yang diinginkan (misalnya, pemasangan di udara, penguburan langsung, atau saluran).

Susunan depan-ke-belakang dari dua lapisan pelapis ini memungkinkan setiap kepala ekstruder disetel secara individual dalam hal profil suhu, tekanan leleh, dan keluaran material, sehingga memberi produsen kontrol granular terhadap geometri tabung dan kinerja mekanis.

Komponen Utama Mesin Pelapis Sekunder

Garis pelapisan sekunder yang lengkap terdiri dari beberapa subsistem terintegrasi. Memahami setiap komponen membantu produsen mengoptimalkan efisiensi produksi dan kualitas produk.

Mesin modern juga mengintegrasikan a Sistem kendali berbasis PLC yang mengoordinasikan semua subsistem secara real-time, memungkinkan umpan balik loop tertutup antara pembacaan pengukur OD dan kecepatan sekrup ekstruder atau kecepatan penggulung untuk menjaga toleransi dimensi secara otomatis selama proses produksi.

Spesifikasi Teknis dan Parameter Kinerja

Kemampuan mesin pelapis sekunder sangat bervariasi tergantung pada tujuan aplikasi dan volume produksi. Di bawah ini adalah parameter teknis representatif untuk mesin berkapasitas menengah hingga tinggi yang digunakan di pabrik kabel serat optik komersial:

• Kecepatan jalur: 40–300 m/mnt (model kecepatan tinggi dioptimalkan untuk produksi massal)
• Jumlah serat per tabung: 1 hingga 24 serat (model berkemampuan pita mendukung hingga 12 pita serat)
• Kisaran OD tabung penyangga: 1,0 mm hingga 4,0 mm
• Kontrol ketebalan dinding: ±0,05 mm atau lebih baik
• Diameter sekrup ekstruder: 30 mm, 45 mm, atau 60 mm tergantung pada kebutuhan throughput
• Bahan yang kompatibel: Senyawa PBT, PP, HDPE, LSZH
• Konsumsi daya: biasanya 30–80 kW untuk saluran penuh
• Jejak mesin: panjangnya sekitar 15–30 meter tergantung pada konfigurasi bak pendingin

Panjang serat berlebih (EFL) di dalam tabung — parameter penting yang menentukan seberapa baik kabel menangani beban tarik tanpa membuat serat menjadi tegang — biasanya diatur antara 0,2% dan 0,5% , dan dikendalikan oleh rasio kecepatan pembayaran serat terhadap kecepatan jalur penggulung.

Jenis Mesin Pelapis Sekunder

Desain kabel yang berbeda memerlukan konfigurasi mesin pelapis sekunder yang berbeda. Tiga tipe utama adalah:

Jalur Pelapisan Sekunder Tabung Tunggal

Menghasilkan satu tabung penyangga dalam satu waktu dan cocok untuk operasi produksi kecil atau jenis kabel khusus. Mesin-mesin ini lebih sederhana untuk dioperasikan dan dipelihara, dengan biaya investasi biasanya berkisar antara $80.000 hingga $200.000 USD untuk satu lini lengkap.

Garis Pelapisan Sekunder Multi-Tabung

Mampu memproduksi beberapa tabung secara bersamaan secara paralel, meningkatkan throughput secara signifikan. Produsen kabel bervolume tinggi yang menyebarkan jutaan serat-kilometer per tahun sering kali mengandalkan jalur multi-tabung untuk memenuhi target produksi tanpa menambah ruang atau tenaga kerja secara proporsional.

Garis Pelapis Sekunder Serat Pita

Dirancang khusus untuk melapisi tumpukan serat pita datar (4, 8, atau 12 pita serat) daripada serat lepas individual. Kepala cetakan dan sistem pendingin dimodifikasi untuk mengakomodasi profil datar pita, dan kontrol EFL sangat penting untuk menghindari tekuk pita atau tekanan serat di dalam tabung.

Proses Pelapisan Sekunder Langkah demi Langkah

Memahami proses produksi membantu operator memecahkan masalah kualitas dan mengoptimalkan pengaturan alat berat. Berikut adalah urutan standar untuk proses pelapisan sekunder pada umumnya:

1. Pemuatan serat: Serat optik berlapis primer dimuat ke gulungan pembayaran. Ketegangan serat diatur berdasarkan jumlah serat per tabung dan bahan yang diekstrusi.
2. Threading dan penyelarasan: Serat dijalin melalui pemandu serat, ujung cetakan, dan badan cetakan. Pemusatan serat yang tepat di dalam cetakan sangat penting untuk mencapai ketebalan dinding yang seragam.
3. Pra-pemanasan ekstruder: Zona barel ekstruder ditingkatkan hingga suhu pengoperasian — untuk PBT, ini biasanya berarti profil suhu dari 200°C (zona umpan) hingga 260°C (zona mati). Waktu pemanasan biasanya 30–60 menit.
4. Priming sistem gel: Senyawa pengisi tiksotropik dipanaskan dan dimasukkan melalui jarum injeksi hingga mengalir secara konsisten, memastikan tidak ada kantong udara di garis gel.
5. Start-up dan peningkatan kecepatan: Jalur dimulai dengan kecepatan rendah (10–20 m/mnt) sementara OD tabung, ketebalan dinding, dan posisi serat diverifikasi. Kecepatan ditingkatkan secara bertahap hingga mencapai target laju produksi.
6. Produksi kondisi mapan: Sistem kontrol PLC memonitor OD secara real time dan membuat penyesuaian mikro untuk menjaga dimensi tabung sesuai spesifikasi. Operator memantau proses melalui layar HMI dan pengambilan sampel manual secara berkala.
7. Pergantian kumparan: Ketika spool pengambil penuh, saluran melakukan pergantian otomatis atau semi-otomatis, memotong tabung dan memindahkan ke spool baru dengan kehilangan produksi minimal.

Kontrol Kualitas pada Lapisan Sekunder

Kualitas lapisan sekunder diukur berdasarkan standar dimensi dan standar kinerja optik. Parameter kualitas utama meliputi diameter luar (OD), diameter dalam (ID), eksentrisitas ketebalan dinding, tingkat pengisian gel, dan EFL. Kabel ini harus mematuhi standar internasional seperti IEC 60794-1 dan ITU-T G.652 untuk kabel jadi.

Cacat kualitas yang umum dan akar penyebabnya meliputi:

• Variasi diameter tabung: Biasanya disebabkan oleh fluktuasi kecepatan saluran, ketidakstabilan tekanan leleh, atau variasi suhu air pendingin.
• Eksentrisitas dinding: Akibat dari ketidakselarasan serat pada cetakan atau distribusi termal yang tidak merata di seluruh kepala cetakan.
• Isi gel tidak mencukupi: Disebabkan oleh kesalahan kalibrasi pompa gel atau masuknya udara dalam sistem pasokan gel, yang mengakibatkan kegagalan layanan pemblokiran air.
• Tekuk serat atau EFL tinggi: Terjadi ketika kecepatan pembayaran serat terlalu tinggi dibandingkan kecepatan saluran, sehingga meningkatkan redaman pada bagian kabel yang dipasang.
• Kekasaran permukaan atau lubang kecil: Biasanya merupakan tanda kontaminasi kelembapan pada umpan pelet atau zona suhu ekstruder yang tidak tepat.

Tabung yang sudah jadi diambil sampelnya secara berkala untuk mengetahui kekuatan tariknya (biasanya diuji pada minimum 100 N/100 mm), ketahanan terhadap benturan, dan verifikasi atenuasi optik pada panjang gelombang 1310 nm dan 1550 nm.

Aplikasi dan Relevansi Industri

Mesin pelapis sekunder sangat diperlukan dalam produksi hampir semua jenis kabel serat optik yang digunakan dalam infrastruktur telekomunikasi modern. Area aplikasi utama meliputi:

• Kabel bagasi telekomunikasi: Kabel dengan jumlah serat tinggi (144 hingga 1728 serat) yang digunakan dalam jaringan jarak jauh dan metro mengandalkan tabung longgar berlapis sekunder yang presisi untuk perlindungan serat dan kinerja kabel.
• Kabel FTTH (Fiber ke Rumah): Kabel drop dan kabel distribusi untuk sambungan jarak jauh memerlukan produksi tabung longgar yang konsisten dan berbiaya rendah pada kecepatan tinggi.
• Pengumpan kabel bawah laut: Tabung PBT berkinerja tinggi yang digunakan dalam sistem kabel bawah laut harus memenuhi toleransi dimensi yang sangat ketat, sehingga peralatan pelapisan sekunder yang canggih menjadi penting.
• Kabel industri dan militer: Kabel yang kokoh untuk lingkungan yang keras sering kali menggunakan bahan pelapis sekunder senyawa khusus yang diproses pada jenis mesin yang sama dengan konfigurasi cetakan yang disesuaikan.

Penerapan kabel serat optik global terus berkembang pesat, didorong oleh peluncuran 5G, pembangunan pusat data skala besar, dan inisiatif broadband nasional. Analis industri memproyeksikan pasar kabel serat optik global akan melampaui $20 miliar USD pada tahun 2027 , yang secara langsung mendorong permintaan berkelanjutan atas peralatan pelapisan sekunder canggih yang mampu menghasilkan hasil tinggi dan kualitas yang konsisten.

Praktik Terbaik Pemeliharaan dan Operasional

Perawatan yang tepat pada mesin pelapis sekunder memastikan kualitas produk yang konsisten dan memaksimalkan waktu kerja mesin. Praktik pemeliharaan utama meliputi:

Perawatan Harian

• Bersihkan cetakan ekstrusi dan ujung polimer sisa setelah setiap proses produksi dijalankan
• Periksa dan isi reservoir senyawa pengisi gel
• Verifikasi laju aliran air pendingin dan suhu di setiap zona bak
• Periksa kalibrasi pengukur OD dengan standar referensi

Perawatan Berkala (Bulanan / Triwulanan)

• Bongkar dan bersihkan sekrup dan laras ekstruder secara menyeluruh menggunakan senyawa pembersih
• Periksa penerbangan sekrup dan lubang barel dari keausan; ganti bila jarak bebas melebihi 0,15 mm
• Lumasi bantalan penggulung dan rantai penggerak pengangkutan sesuai spesifikasi pabrikan
• Kalibrasi ulang pengontrol tegangan dan verifikasi parameter kontrol PLC terhadap pengaturan asli

Operator juga harus melakukan audit proses penuh setiap kali jumlah bahan mentah berubah, karena variasi kecil sekalipun dalam viskositas pelet PBT (MFI — Melt Flow Index) memerlukan penyesuaian terhadap profil suhu dan kecepatan sekrup untuk menjaga stabilitas dimensi tabung.
