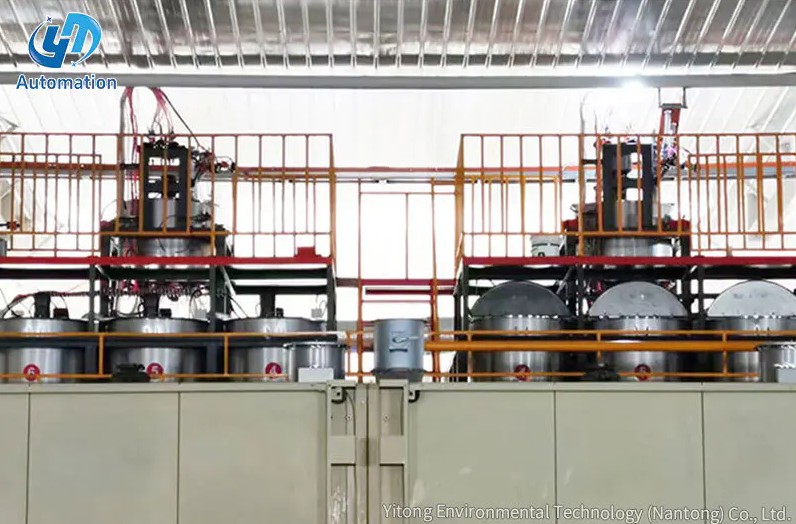

Sebuah sistem pencampuran lem yang cerdas adalah platform otomatis yang mengukur, memadukan, dan mengirimkan campuran resin yang diformulasikan secara tepat ke beberapa stasiun pada jalur produksi impregnasi atau pelapisan — secara real-time, tanpa intervensi manual. Daripada mengandalkan operator untuk menimbang dan mencampur resin mentah, pengeras, katalis, dan bahan tambahan lainnya dengan tangan, sistem ini menggunakan sensor, pengukur aliran, pengontrol yang dapat diprogram, dan putaran umpan balik untuk menghasilkan lem dengan rasio tepat yang dibutuhkan oleh setiap bagian lini, baik itu tangki peresapan, mesin penyemprot, atau stasiun pelapis sekunder.
Hasilnya adalah proses produksi yang lebih konsisten, lebih hemat bahan, dan tidak terlalu bergantung pada keahlian masing-masing operator. Variasi batch-to-batch – salah satu masalah kualitas paling persisten dalam produksi berbasis resin – berkurang secara drastis karena setiap keputusan pencampuran diatur oleh resep yang telah diprogram dan umpan balik sensor loop tertutup, bukan penilaian manusia.
Artikel ini menjelaskan bagaimana sistem pencampuran lem cerdas disusun, bagaimana subsistem intinya berinteraksi, data apa yang dikumpulkan dan ditindaklanjuti, dan mengapa sistem tersebut mewakili peningkatan operasional yang berarti dibandingkan pendekatan pencampuran manual atau semi-otomatis.
Sistem pencampuran lem yang cerdas bukanlah sebuah mesin tunggal, melainkan sebuah jaringan terintegrasi dari subsistem perangkat keras dan perangkat lunak yang bekerja secara terkoordinasi. Memahami arsitektur membantu memperjelas bagaimana kecerdasan sebenarnya diterapkan dalam praktik.
Sistem ini dimulai dengan tangki atau bejana penyimpanan khusus untuk setiap bahan mentah: resin dasar, pengeras, katalis, bahan pelepas, bahan pembasah, dan bahan tambahan lainnya yang spesifik untuk proses produksi. Tangki ini biasanya terbuat dari baja tahan karat atau polietilen densitas tinggi (HDPE) untuk menahan korosi kimia, dan dilengkapi dengan sensor ketinggian yang terus-menerus melaporkan status pengisian ke pengontrol pusat. Alarm tingkat rendah mencegah sistem mencoba mencampur dengan bahan-bahan yang sudah habis, yang sebaliknya akan menyebabkan rasio yang salah untuk mencapai jalur produksi tanpa terdeteksi.
Setiap tangki dimasukkan ke dalam jalur pengukuran dan pengiriman khusus, sehingga tidak ada risiko kontaminasi silang antar bahan sebelum titik pencampuran terkontrol. Elemen pengatur suhu — biasanya jaket pemanas atau penukar panas inline — diterapkan pada tangki yang berisi resin sensitif terhadap viskositas yang harus dijaga di atas suhu minimum agar dapat mengalir dan diukur dengan benar.
Ini adalah inti teknis dari sistem. Setiap lini bahan dilengkapi dengan perangkat pengukur presisi — biasanya pengukur aliran massa (tipe Coriolis) atau pengukur aliran volumetrik (tipe roda gigi atau roda gigi oval) — yang mengukur berapa banyak setiap bahan yang dikirim ke ruang pencampuran pada suatu saat tertentu. Pengukur ini berkomunikasi dengan PLC pusat (Programmable Logic Controller) dengan kecepatan pembaruan 10–100 kali per detik, memberikan pengontrol visibilitas terus menerus terhadap aliran aktual versus aliran target.
Pengukur aliran massa Coriolis adalah pilihan yang lebih disukai dalam sistem dengan akurasi tinggi karena mengukur massa secara langsung, tidak terpengaruh oleh perubahan suhu atau tekanan yang dapat menimbulkan kesalahan dalam pengukuran volumetrik. Dalam instalasi biasa, keakuratan pengukuran dipertahankan pada ±0,5% atau lebih baik, yang berarti rasio resin-pengeras yang konsisten dan perilaku pengerasan yang dapat diprediksi pada produk jadi.
Pompa proporsional — sering kali pompa roda gigi atau pompa peristaltik bergantung pada viskositas dan abrasivitas fluida — digerakkan oleh penggerak frekuensi variabel (VFD) yang menyesuaikan kecepatan pompa secara real-time berdasarkan umpan balik pengukur aliran. Jika meteran mendeteksi bahwa suatu komponen mengalir lebih cepat atau lebih lambat dari permintaan resep, VFD mengoreksi kecepatan pompa dalam milidetik.
Setelah aliran bahan dengan proporsi yang benar menyatu, bahan tersebut memasuki ruang pencampuran yang dirancang untuk menghasilkan campuran homogen sebelum lem dikirim ke stasiun produksi. Teknologi pencampuran bervariasi tergantung pada kimia resin dan volume produksi:
Semua subsistem — tangki penyimpanan, meteran, pompa, mixer, pengontrol suhu, dan katup distribusi — dikoordinasikan oleh PLC pusat yang menjalankan resep pencampuran dan merespons umpan balik sensor secara real time. Operator berinteraksi dengan sistem melalui panel layar sentuh HMI (Human-Machine Interface), di mana mereka dapat:
Instalasi yang lebih canggih menghubungkan PLC ke sistem SCADA (Kontrol Pengawasan dan Akuisisi Data) tingkat pabrik atau MES (Sistem Eksekusi Manufaktur), yang memungkinkan data produksi dikumpulkan, dijadikan tren, dan ditindaklanjuti di tingkat manajemen pabrik.
Salah satu ciri khas sistem pencampuran lem cerdas dalam jalur impregnasi dan pelapisan adalah kemampuannya untuk memasok formulasi berbeda ke stasiun produksi berbeda pada waktu yang sama. Hal ini lebih rumit daripada yang terlihat pada awalnya, karena stasiun impregnasi, mesin penyemprot, dan mesin pelapis sekunder masing-masing mempunyai persyaratan yang berbeda.
| Stasiun Produksi | Kandungan Padat Resin Khas | Aditif Utama | Kisaran Viskositas |
|---|---|---|---|
| Stasiun Impregnasi | 45–65% | Bahan pembasah, pemlastis | Rendah (50–200 mPa·s) |
| Mesin Penyemprotan | 30–50% | Agen pelepas, air pengenceran | Sangat rendah (20–80 mPa·s) |
| Mesin Pelapis Sekunder | 55–75% | Pengeras, pengubah aliran | Sedang (200–600 mPa·s) |
Untuk melayani stasiun-stasiun ini secara bersamaan tanpa kontaminasi silang atau penyimpangan rasio, sistem ini menggunakan jaringan sirkuit distribusi yang dikontrol secara independen — satu per stasiun. Setiap sirkuit memiliki titik setelnya sendiri yang disimpan dalam database resep, pengukur aliran dan katup kontrolnya sendiri, serta loop umpan baliknya sendiri. PLC pusat mengelola semua sirkuit secara paralel, terus-menerus menyeimbangkan permintaan setiap stasiun dengan pasokan yang tersedia dari kepala pencampur.
Ketika produk baru diperkenalkan atau kondisi proses berubah — misalnya, ketika kecepatan saluran meningkat dan stasiun impregnasi membutuhkan lebih banyak aliran lem — sistem akan menghitung ulang semua kecepatan pengiriman secara otomatis dan menyesuaikan kecepatan pompa dan posisi katup dalam hitungan detik, tanpa mengharuskan operator melakukan intervensi atau melakukan perhitungan baru secara manual.
"Kecerdasan" dalam sistem pencampuran lem cerdas sebagian besar berasal dari jaringan sensor dan algoritma kontrol loop tertutup yang bekerja pada data sensor. Tanpa umpan balik yang terus-menerus, sistem ini tidak akan lebih pintar dari pompa sederhana yang dikontrol pengatur waktu — sistem ini akan mengeluarkan bahan-bahan dengan kecepatan tetap terlepas dari apakah keluaran sebenarnya sesuai dengan formulasi target.
Pengukur aliran pada setiap lini bahan memberikan pengukuran berkelanjutan terhadap tingkat pengiriman aktual. PLC membandingkannya dengan rasio target yang disimpan dalam resep dan menghitung sinyal kesalahan. Jika kesalahan melebihi toleransi yang ditentukan — biasanya ±1–2% dari tekanan yang dikehendaki — pengontrol mengeluarkan sinyal koreksi ke penggerak pompa yang relevan. Loop kontrol PID (Proportional-Integral-Derivative) ini berjalan terus menerus selama produksi, sebagai kompensasi untuk:
Dalam sistem canggih, viskometer inline dipasang di jalur keluaran pencampuran untuk mengukur viskositas sebenarnya dari lem yang dicampur sebelum mencapai stasiun produksi. Viskositas adalah salah satu indikator yang paling dapat diandalkan untuk formulasi yang benar — jika rasio resin terhadap pengeras atau tingkat pengenceran salah, viskositas akan menyimpang dari target. Pengukuran viskositas inline memungkinkan sistem mendeteksi kesalahan formulasi yang mungkin tidak terlihat hanya dari data flow meter , khususnya dalam sistem multi-komponen yang kompleks di mana kesalahan rasio kecil dalam satu bahan mempunyai pengaruh yang sangat besar pada perilaku campuran akhir.
Sensor suhu (biasanya termometer resistansi PT100) ditempatkan di tangki bahan mentah, jalur suplai, dan ruang pencampuran. Karena viskositas resin berubah secara signifikan seiring suhu — peningkatan suhu sebesar 10°C dapat mengurangi viskositas sebesar 30–50% pada beberapa sistem urea-formaldehida atau melamin-formaldehida — pengontrol menggunakan pembacaan suhu untuk menerapkan faktor koreksi viskositas pada algoritme kontrol aliran, atau untuk mengaktifkan elemen pemanas/pendingin agar material kembali ke kisaran suhu targetnya.
Sensor level ultrasonik atau berbasis tekanan di setiap tangki bahan mentah memasukkan data inventaris berkelanjutan ke sistem kontrol. Sistem menggunakan data ini untuk:
Pada tingkat perangkat lunak, kecerdasan sistem dinyatakan melalui kemampuan manajemen resepnya. Resep dalam konteks ini adalah spesifikasi lengkap untuk formulasi lem — resep ini tidak hanya mendefinisikan rasio masing-masing bahan, tetapi juga viskositas target, pita toleransi yang dapat diterima di sekitar viskositas tersebut, kisaran suhu target untuk pencampuran, laju aliran keluaran per stasiun, dan instruksi pencampuran atau pengurutan khusus.
Database resep secara modern sistem pencampuran cerdas biasanya menyimpan lusinan hingga ratusan formulasi individu , mencakup setiap jenis produk, substrat, dan kondisi proses yang diharapkan dapat ditangani oleh lini produksi. Peralihan antar resep hanya memerlukan beberapa ketukan pada layar sentuh HMI — pengontrol kemudian secara otomatis menyesuaikan semua kecepatan pompa, posisi katup, titik pengaturan suhu, dan ambang batas pemantauan agar sesuai dengan formulasi baru.
Resep yang dirancang dengan baik biasanya berisi bidang-bidang berikut:
Karena formulasi yang salah dapat menyebabkan cacat produk yang signifikan — daya rekat yang buruk, pengawetan yang tidak sempurna, delaminasi, atau cacat permukaan — sistem manajemen resep mencakup kontrol akses berbasis peran. Operator produksi mungkin diizinkan untuk memilih dan menjalankan resep tetapi tidak boleh memodifikasinya. Hanya teknisi resmi atau manajer kualitas yang dapat membuat atau mengubah parameter resep, dan semua perubahan dicatat dengan stempel waktu dan identitas pengguna untuk tujuan ketertelusuran.
Logika kontrol dalam sistem pencampuran lem yang cerdas lebih dari sekadar mengikuti tekanan yang dikehendaki. Ini menggabungkan pengambilan keputusan berdasarkan kondisi yang memungkinkan sistem beradaptasi dengan kejadian produksi tanpa intervensi operator.
Dalam jalur impregnasi dan pelapisan, jumlah lem yang dibutuhkan di setiap stasiun berhubungan langsung dengan kecepatan pergerakan substrat melalui jalur tersebut. Ketika kecepatan garis meningkat, lebih banyak lem harus disalurkan per satuan waktu untuk mempertahankan berat pengambilan atau berat lapisan yang tepat. Sistem pencampuran cerdas menerima sinyal kecepatan jalur langsung dari sistem kontrol jalur produksi dan secara otomatis menskalakan semua laju pengiriman pompa secara proporsional. Kompensasi kecepatan loop tertutup ini mencegah pengaplikasian lem yang kurang atau berlebihan yang mungkin terjadi selama akselerasi, perlambatan, atau penyesuaian kecepatan.
Sistem terus memantau kondisi kesalahan dan menjalankan respons yang telah diprogram sebelumnya. Skenario kesalahan umum dan respons otomatisnya meliputi:
Untuk sistem resin dua komponen atau multi-komponen yang mulai mengeras segera setelah pencampuran, pengelolaan masa pakai dalam pot adalah fitur otomatisasi yang penting. Sistem melacak usia setiap batch campuran dan membandingkannya dengan parameter umur pot dalam resep aktif. Jika lem campuran melebihi masa pakainya — parameter yang mungkin hanya 30–90 menit untuk resin melamin yang cepat kering pada suhu tinggi — sistem memulai siklus pembilasan otomatis, membuang material lama, dan memulai batch baru. Hal ini mencegah lem yang diawetkan sebagian diaplikasikan pada media, yang akan menyebabkan kegagalan adhesi atau cacat permukaan yang mungkin tidak terdeteksi hingga produk akhir mencapai pemeriksaan kualitas atau bahkan pelanggan akhir.
Sistem pencampuran lem cerdas modern menghasilkan aliran data proses berkelanjutan yang disimpan dalam riwayat data internal atau diekspor ke database tingkat pabrik. Data ini memiliki berbagai tujuan di luar kendali real-time.
Setiap proses produksi dicatat dengan catatan waktu yang mencakup nama dan versi resep, laju aliran aktual yang dicapai untuk setiap bahan, pembacaan viskositas aktual, profil suhu selama proses berlangsung, alarm apa pun yang dipicu dan cara penyelesaiannya, serta total volume campuran lem yang dikirim ke setiap stasiun. Log ini membuat catatan ketertelusuran lengkap yang menghubungkan setiap panel, papan, atau substrat yang dilapisi dengan formulasi lem yang tepat yang digunakan untuk memproduksinya — penting untuk penyelidikan kualitas, klaim garansi, atau kepatuhan terhadap peraturan.
Data proses yang diekspor dapat dimasukkan ke perangkat lunak SPC (Statistical Process Control) untuk memantau kemampuan proses dari waktu ke waktu. Dengan melacak seberapa konsisten sistem mempertahankan rasio target dan viskositas di ratusan proses produksi, teknisi berkualitas dapat mengidentifikasi penyimpangan bertahap — yang disebabkan oleh keausan pompa, pergeseran kalibrasi sensor, atau perubahan properti bahan mentah — sebelum hal tersebut menyebabkan cacat produk yang dapat dideteksi. Studi pada operasi impregnasi resin menunjukkan bahwa penerapan pencampuran cerdas dengan pemantauan SPC dapat mengurangi tingkat cacat produk terkait lem sebesar 40–70% dibandingkan dengan proses pencampuran manual.
Data pengukuran memberikan catatan yang sangat akurat tentang berapa banyak setiap bahan mentah yang telah dikonsumsi selama setiap proses produksi. Informasi ini dimasukkan langsung ke dalam sistem manajemen material, meningkatkan akurasi inventaris dan memungkinkan penjadwalan pasokan ulang tepat waktu. Hal ini juga memungkinkan alokasi biaya yang tepat berdasarkan jenis produk — sesuatu yang sangat sulit dicapai dengan proses pencampuran manual karena kesalahan penimbangan dan limbah tidak terlacak dengan baik.
Sistem resin yang dibiarkan mengering di dalam kepala pencampur, jalur suplai, atau sirkuit distribusi dapat menyebabkan penyumbatan parah yang memerlukan penggantian komponen yang mahal. Sistem pencampuran lem yang cerdas mengatasi hal ini melalui rangkaian pembilasan dan pembersihan otomatis yang dibangun ke dalam logika kontrol.
Urutan pembilasan yang khas beroperasi sebagai berikut:
Pembilasan otomatis secara signifikan memperpanjang masa pakai kepala pencampur dan jalur suplai, dan menghilangkan risiko operator melewatkan atau memperpendek urutan pembersihan di bawah tekanan produksi — penyebab umum kegagalan peralatan prematur dalam sistem yang dikelola secara manual.
Manfaat praktis dari sistem pencampuran lem cerdas dibandingkan alternatif manual atau semi-otomatis sangat besar dan dapat diukur. Berikut adalah perbandingan terstruktur dari perbedaan operasional yang paling penting:
| Parameter | Pencampuran Manual | Semi-Otomatis | Sistem Cerdas |
|---|---|---|---|
| Akurasi rasio | ±5–10% | ±2–5% | ±0,5–1% |
| Konsistensi batch | Variasi tinggi | Variasi sedang | Konsistensi sangat tinggi |
| Ketergantungan operator | Tinggi | Sedang | Rendah |
| Limbah bahan | Tinggi (over-mixing, spills) | Sedang | Minimal (pencampuran sesuai permintaan) |
| Pasokan multi-stasiun | Membutuhkan banyak operator | Terbatas | Sepenuhnya simultan |
| Memproses data/kemampuan penelusuran | Catatan kertas saja | Catatan digital parsial | Ketertelusuran digital penuh |
| Respon terhadap perubahan kecepatan produksi | Tertunda, manual | Semi-manual | Otomatis, waktu nyata |
Selain angka kinerja, sistem pencampuran cerdas juga meningkatkan keselamatan pekerja dengan mengurangi penanganan langsung resin pekat, pengeras, dan pelarut – yang semuanya menimbulkan risiko kesehatan jika terkena kulit atau terhirup. Sistem pengiriman otomatis meminimalkan paparan bahan kimia berbahaya dan mengurangi jumlah operasi pemindahan manual yang menimbulkan risiko tumpahan.
Sebuah sistem pencampuran lem yang cerdas paling efektif bila beroperasi sebagai komponen terintegrasi dari keseluruhan arsitektur kontrol lini produksi, bukan sebagai pulau otomatisasi yang berdiri sendiri. Integrasi dengan sistem tingkat lini dan pabrik membuka kemampuan yang tidak dapat disediakan oleh sistem terisolasi.
Sistem pencampuran menukar sinyal real-time dengan PLC master jalur produksi melalui protokol komunikasi industri seperti PROFIBUS, PROFINET, EtherNet/IP, atau Modbus TCP. Sinyal-sinyal penting yang dipertukarkan meliputi:
Pada tingkat manajemen pabrik, data proses dari sistem pencampuran dapat digunakan oleh Sistem Eksekusi Manufaktur (MES) untuk penjadwalan produksi, pengendalian kualitas, dan analisis OEE (Overall Equipment Effectiveness). Data konsumsi material dapat mengalir ke sistem ERP pabrik untuk secara otomatis memperbarui catatan inventaris, memicu pesanan pembelian untuk bahan mentah yang hampir habis, dan menghitung biaya material aktual per pesanan produksi.
Tingkat integrasi ini berarti bahwa sistem pencampuran lem yang cerdas berkontribusi tidak hanya pada kualitas produk fisik, namun juga pada efisiensi dan transparansi seluruh operasi produksi — menjadikannya komponen dasar lingkungan pabrik yang cerdas, bukan sekadar peralatan proses.
Untuk sistem yang memainkan peran penting dalam kualitas produksi, keandalan dan pemeliharaan adalah hal yang terpenting. Sistem pencampuran lem cerdas dirancang dengan mempertimbangkan hal ini melalui beberapa pilihan struktural.
Dengan membuat tren data kinerja pompa dari waktu ke waktu, sistem kontrol dapat mendeteksi tanda-tanda awal keausan — biasanya bermanifestasi sebagai peningkatan bertahap dalam output VFD yang diperlukan untuk mencapai laju aliran tertentu. Ketika efisiensi pompa turun di bawah ambang batas yang dapat dikonfigurasi, sistem akan memberikan peringatan pemeliharaan sebelum pompa gagal total, sehingga memungkinkan penggantian terencana selama penghentian terjadwal, bukan kerusakan yang tidak direncanakan.
Instalasi dengan ketersediaan tinggi mencakup pompa redundan untuk jalur bahan penting, dengan pergantian otomatis pada deteksi kegagalan. Beberapa sistem juga menyertakan pengukur aliran redundan dengan logika perbandingan silang — jika dua meter pada saluran yang sama berbeda lebih dari nilai ambang batas, sistem akan menandai kesalahan sensor daripada terus mengontrol pembacaan yang berpotensi salah.
Pengukur aliran dan viskometer memerlukan kalibrasi berkala untuk menjaga akurasi. Sebagian besar instalasi menjadwalkan kalibrasi pengukur aliran penuh setiap 3–6 bulan , dengan pemeriksaan verifikasi sementara — membandingkan konsumsi terukur dengan perubahan level tangki — dilakukan setiap minggu. Sistem kontrol dapat dikonfigurasi untuk mengingatkan operator ketika tanggal jatuh tempo kalibrasi semakin dekat, sehingga mencegah jadwal kalibrasi terlewatkan selama periode produksi sibuk.
Sebuah intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
Bersama-sama, kemampuan ini mengubah pencampuran lem dari tugas manual yang rawan kesalahan menjadi proses manufaktur yang dikontrol secara tepat, terus dipantau, dan didokumentasikan sepenuhnya — proses yang berkontribusi langsung terhadap kualitas, konsistensi, dan efisiensi seluruh operasi produksi impregnasi dan pelapisan.
