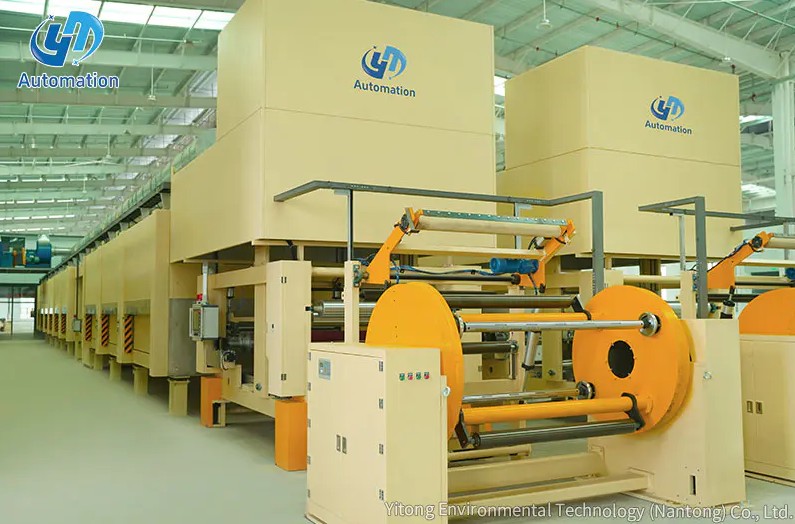

Apa itu pelepas putar?

SEBUAH pelepas putar adalah mesin penanganan web yang secara terus-menerus mengumpankan gulungan bahan — seperti kertas, film, foil, kain, atau bukan tenunan — ke dalam proses konversi, pencetakan, pelapisan, atau laminasi hilir dengan kecepatan dan ketegangan yang terkendali. Ini memutar gulungan induk saat material dikonsumsi, mempertahankan umpan web yang stabil dan konsisten tanpa gangguan. Tidak seperti dudukan pelepas gulungan manual atau statis, pelepas putar mengintegrasikan kontrol tegangan aktif dan, dalam konfigurasi otomatis, kemampuan penyambungan atau penggantian gulungan yang memungkinkan produksi terus berlanjut tanpa gangguan ketika satu gulungan habis. Ini adalah peralatan mendasar dalam lini produksi web berkelanjutan mana pun.

Fungsi Inti: Apa yang Dilakukan Pelepas Putar di Lini Produksi

Dalam setiap proses manufaktur berbasis web — baik pencetakan, pemotongan, laminasi, pelapisan, embossing, atau konversi — bahan mentah tiba dalam bentuk gulungan luka. Tugas pelepas putar adalah menerjemahkan gulungan luka tersebut menjadi jaring datar bergerak yang bergerak dengan kecepatan dan tegangan yang tepat ke bagian pemrosesan mesin.

Tiga fungsi inti yang dilakukan oleh pelepas putar adalah:

• Rotasi gulungan: Pelepas gulungan menahan dan memutar gulungan induk, mengeluarkan material dengan kecepatan yang dibutuhkan oleh proses hilir — baik itu beberapa meter per menit untuk pekerjaan presisi lambat atau 300–800 meter per menit dalam produksi kertas atau film berkecepatan tinggi.
• Kontrol ketegangan: SEBUAHs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• Penyelarasan web: Banyak pelepas putar dilengkapi sistem pemandu jaring lateral yang mengoreksi posisi jaring dari sisi ke sisi saat terlepas, mengkompensasi ketidakteraturan gulungan gulungan dan mencegah jaring keluar dari jalur pemrosesan mesin.

Komponen Struktural dari Rotary Unwinder

SEBUAH rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

Dukungan Rangka Mesin dan Reel

Rangka adalah fondasi struktural dari unwinder, yang menopang seluruh berat gulungan induk yang dibebani — yang dapat berkisar dari 200 kg hingga beberapa ton tergantung pada lebar bahan dan diameter gulungan. Rangka tugas berat dibuat dari pelat baja berkekuatan tarik tinggi (seperti baja struktural A3) yang dilas menjadi bagian kotak kaku atau struktur portal. Kekakuan sangat penting: defleksi rangka akibat beban akan mengubah geometri jalur badan dan menyebabkan variasi tegangan dan kesalahan penelusuran.

Penopang gulungan — juga disebut punjung pelepas atau rakitan mandrel — menahan inti gulungan induk dan meneruskan gaya rotasi ke inti tersebut. Penopang tipe penjepit pengaman mengamankan inti gulungan dengan kuat selama putaran kecepatan tinggi, mencegah selip aksial atau radial yang dapat menyebabkan gulungan terjatuh atau jaring putus. SEBUAH Poros pelepas gulir Φ76 mm adalah ukuran standar umum dalam aplikasi pelepasan kertas dan film, cocok dengan inti kertas 76 mm (3 inci) yang banyak digunakan dalam industri konversi. Chuck yang melebar atau collet pneumatik mencengkeram inti dari dalam, memungkinkan pergantian gulungan yang cepat dan aman.

Sistem Kontrol Ketegangan

Sistem kontrol tegangan adalah subsistem yang paling canggih secara teknis dari pelepas putar. Tujuannya adalah untuk secara otomatis menjaga web pada tingkat tegangan yang telah ditentukan sebelumnya tanpa memperhatikan perubahan diameter gulungan, kecepatan saluran, atau percepatan dan perlambatan proses.

Pengendalian ketegangan dicapai melalui satu atau kombinasi pendekatan berikut:

• Rem partikel magnetik: SEBUAH slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• Penggerak motor servo: Dalam konfigurasi pelepasan bertenaga, motor servo menggerakkan poros pelepasan ke arah pelepasan, secara aktif mengontrol torsi dan tegangan. Sistem yang digerakkan oleh servo merespons lebih cepat terhadap gangguan tegangan dan digunakan dalam aplikasi berkecepatan tinggi dan sensitif terhadap presisi seperti elektronik fleksibel dan pengemasan farmasi.
• Umpan balik sel beban (transduser gaya): Sel beban yang dipasang pada roller penari atau roller idler tetap mengukur ketegangan badan aktual secara real-time. Sinyal tegangan diumpankan kembali ke rem atau pengontrol penggerak, yang menyesuaikan keluaran torsi untuk mempertahankan titik setel. Sistem sel beban mencapai akurasi kontrol tegangan ±1–3% dari titik setel dalam kondisi stabil.
• Sistem roller penari: SEBUAH weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

Sistem Panduan Web

Gulungan induk tidak pernah digulung dengan keseragaman lateral yang sempurna — pengembaraan tepi, teleskop inti, dan variasi lebar material menyebabkan jaring melayang ke samping saat terlepas. Sistem pemandu jaring memperbaiki hal ini dengan merasakan tepi jaring atau posisi garis tengah dan menggerakkan dudukan pelepas atau roller kemudi untuk memusatkan kembali jaring. Sensor tepi yang menggunakan teknologi ultrasonik, optik, atau penginderaan kontras mendeteksi posisi web hingga akurasi ±0,1–0,5 mm , menggerakkan aktuator yang mempertahankan registrasi sepanjang putaran.

Mekanisme Pemuatan Gulungan

Memuat gulungan induk yang berat ke poros pelepas dengan aman dan cepat merupakan persyaratan operasional yang penting. Mekanisme pemuatan gulungan berkisar dari sistem pengangkatan manual sederhana dengan titik pemasangan kerekan pada rangka, melalui meja pengangkat hidrolik atau listrik yang menaikkan gulungan ke ketinggian poros tanpa pengangkatan manual, hingga pengubah gulungan otomatis yang mengambil gulungan baru dari dudukan lantai dan memposisikannya pada poros di bawah kendali mesin. Pilihan mekanisme pemuatan bergantung pada berat gulungan, frekuensi pergantian, dan jumlah karyawan yang tersedia.

Jenis Rotary Unwinder: Konfigurasi Stasiun Tunggal vs. Turret

Pelepas putar tersedia dalam dua konfigurasi dasar yang berbeda dalam pendekatannya terhadap pergantian roll — transisi dari satu roll yang habis ke roll berikutnya.

Pelepasan Stasiun Tunggal (Posisi Tunggal).

Konfigurasi paling sederhana menampung satu gulungan dalam satu waktu. Ketika gulungan habis, saluran harus dihentikan, inti yang kosong dikeluarkan, gulungan baru dimuat, dan jaring dimasukkan secara manual atau semi-otomatis ke dalam mesin sebelum produksi dilanjutkan. Pelepasan stasiun tunggal memiliki biaya yang lebih rendah, lebih mudah perawatannya, dan sesuai untuk operasi di mana waktu pergantian gulungan dapat diterima dibandingkan dengan lama proses produksi — biasanya pada jalur berkecepatan lebih lambat, konversi jangka pendek, atau material yang terlalu rumit untuk penyambungan terbang.

Turret (Dupleks atau Multispool) Pelepas gulungan

SEBUAH turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

Pelepas menara diaktifkan penyambungan kecepatan nol (jaringan dihentikan sebentar pada titik sambungan ketika saluran berjalan dari akumulator) atau penyambungan terbang (sambungan dibuat dengan kecepatan penuh menggunakan tab perekat pada inti gulungan yang baru). Pelepas menara sambungan terbang sangat penting dalam jalur pengemasan kertas, film, dan fleksibel berkecepatan tinggi di mana setiap penghentian akan menghasilkan sisa dan mengganggu proses hilir yang tidak dapat mentolerir gangguan.

Spesifikasi Teknis Utama dari Rotary Unwinder

Saat menentukan pelepas putar untuk aplikasi tertentu, parameter berikut harus ditentukan untuk memastikan alat berat memiliki ukuran dan konfigurasi yang benar:

Industri dan Aplikasi Dimana Rotary Unwinder Sangat Penting

Pelepas putar hadir di mana pun gulungan material menjadi titik awal untuk proses produksi atau konversi yang berkelanjutan. Kisaran industri dan aplikasi spesifiknya luas:

• Pembuatan kertas dan tisu: Melepaskan gulungan kertas induk untuk menggorok, melapisi, mencetak, melapisi, melaminasi, dan mengubah jaringan. Gulungan induk kertas dapat memiliki berat beberapa ton dan diameter melebihi 2.500 mm, sehingga memerlukan konstruksi rangka tugas berat dan kontrol tegangan torsi tinggi.
• Kemasan fleksibel: Memasukkan film plastik, aluminium foil, kertas, dan jaring laminasi ke dalam mesin pembuat tas, jalur pengisian formulir, dan stasiun pelapisan. Jalur pengemasan yang fleksibel memerlukan kontrol tegangan yang tepat untuk mencegah peregangan film yang dapat menyebabkan kesalahan registrasi dalam pencetakan multi-warna.
• Pencetakan dan konversi label: Melepaskan stok label, melepaskan liner, dan mencetak jaring label ke dalam mesin cetak label dan garis akhir. Konversi label berkecepatan tinggi memerlukan kontrol tegangan respons cepat dan panduan web yang tepat untuk akurasi pendaftaran tepi-ke-tepi ±0,1–0,2mm .
• Manufaktur bukan tenunan dan tekstil: Memasukkan gulungan kain spunbond, lelehan, dan tenun ke dalam jalur laminasi, pemotongan, dan konversi untuk produk kebersihan, tekstil medis, dan geotekstil. Kain bukan tenunan dapat diperpanjang dan memerlukan kontrol tegangan yang lembut untuk mencegah distorsi.
• Manufaktur baterai dan elektronik: Melepaskan foil elektroda, pemisah, dan gulungan pengumpul arus untuk perakitan sel baterai lithium-ion. Bahan yang sangat tipis dan rapuh ini memerlukan kontrol tegangan yang sangat presisi — sering kali di dalam ±1 N — dan penanganan bebas kontaminasi.
• Papan bergelombang dan papan karton: Bagian penghadap tunggal dan pendukung ganda pada garis papan bergelombang menggunakan pelepas putar untuk mengumpankan linerboard dan gulungan medium bergalur dengan kecepatan tinggi dan tegangan yang konsisten untuk menjaga kualitas kaliper dan pengikatan pada papan akhir.

Rotary Unwinder vs. Dudukan Pelepasan Statis: Perbedaan Utama

SEBUAH static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

Masalah Umum pada Rotary Unwinding dan Cara Mencegahnya

Masalah kinerja rotary unwinder biasanya disebabkan oleh sejumlah kecil penyebab yang berulang. Mengatasi masalah ini secara proaktif melalui pengaturan dan pemeliharaan mesin akan mencegah sebagian besar kerusakan jaringan, gangguan tegangan, dan kesalahan registrasi dalam proses hilir.

Variasi Ketegangan dan Web Breaks

Lonjakan tegangan selama percepatan atau perlambatan, dan tegangan progresif meningkat seiring dengan berkurangnya diameter gulungan, merupakan penyebab utama pecahnya jaring. Tindakan pencegahan termasuk memverifikasi bahwa kompensasi tegangan lancip sistem kontrol tegangan telah dikalibrasi dengan benar untuk modulus material, memeriksa apakah tekanan udara penari roll atau zeroing sel beban berada dalam spesifikasi, dan memastikan bahwa rem atau penggerak merespons dalam konstanta waktu yang diperlukan untuk kecepatan jalur yang digunakan.

Web Drift dan Kerusakan Tepi

Penyimpangan jaring lateral menyebabkan tepian bersentuhan dengan struktur mesin, menyebabkan kerusakan tepian, timbulnya debu, dan kesalahan registrasi. Sistem pemandu web memerlukan pemeriksaan kalibrasi sensor pada setiap perubahan gulungan untuk memastikan bahwa titik referensi pemandu sesuai dengan garis tengah atau posisi tepi web yang sebenarnya diperlukan. Eksentrisitas gulungan — di mana inti gulungan tidak konsentris dengan OD gulungan gulungan — menghasilkan osilasi lateral periodik yang mungkin melebihi bandwidth koreksi pemandu web, menyebabkan penyimpangan terputus-putus yang tidak dapat ditekan sepenuhnya oleh pemandu.

Kerusakan Pemuatan Gulungan

Pembebanan gulungan yang salah — terutama gulungan yang dimuat di luar titik tengah atau dengan pencekam tidak terpasang sepenuhnya — menyebabkan defleksi poros karena beban, distribusi tegangan yang tidak merata pada lebar badan, dan potensi penurunan gulungan pada kecepatan. Penopang tipe penjepit pengaman dengan konfirmasi pengikatan positif (seperti sensor jarak yang memverifikasi ekstensi chuck) secara signifikan mengurangi risiko ini di lingkungan produksi berkecepatan tinggi.

Perawatan Rutin untuk Kinerja Rotary Unwinder yang Andal

Rotary unwinder kuat secara mekanis namun memerlukan perawatan rutin untuk mempertahankan kontrol tegangan yang akurat dan kinerja pemandu web selama masa pakainya.

1. Servis rem rem dan partikel magnet: Rem partikel magnetik memerlukan penggantian cairan setiap kali 1.000–2.000 jam operasional atau pada interval yang ditentukan pabrikan. Minyak rem yang rusak menghasilkan keluaran torsi yang tidak konsisten yang secara langsung menyebabkan variasi tegangan.
2. Kalibrasi sel beban: Verifikasi kalibrasi nol dan rentang sel beban setiap bulan atau pada frekuensi yang ditentukan dalam dokumentasi mesin. Penyimpangan kalibrasi dalam sel beban menghasilkan offset tegangan sistematis yang terakumulasi seiring waktu.
3. Chuck dan memperluas inspeksi mandrel: Periksa segmen chuck dan mekanisme penggerak untuk mengetahui keausan, penilaian, dan kontaminasi setiap tiga bulan. Segmen chuck yang aus mengurangi gaya cengkeraman pada inti, sehingga meningkatkan risiko selip inti pada kecepatan tinggi.
4. Inspeksi dan pelumasan bantalan: Bantalan poros pelepas membawa beban radial dan aksial yang tinggi akibat berat gulungan dan tegangan badan yang besar. Lumasi pada interval yang ditentukan dan ganti jika muncul tanda pertama kebisingan, getaran, atau peningkatan suhu pengoperasian — biasanya di atas 70°C pada permukaan luar rumah bantalan selama berlari.
5. Pembersihan sensor panduan web: Sensor tepi dan garis mengumpulkan debu dan endapan material yang menurunkan akurasi penginderaan. Bersihkan permukaan sensor pada setiap perubahan gulungan dan verifikasi respons koreksi sistem pemandu dengan uji offset untuk mengonfirmasi fungsi penuh.
6. Inspeksi bingkai dan pengikat: Periksa las struktural dan pengencang pemasangan setiap tahun untuk mengetahui adanya retak lelah — terutama pada area bertekanan tinggi seperti titik pemasangan penyangga gulungan di mana berat gulungan dinamis dan beban tarik ditransmisikan ke dalam struktur rangka.
