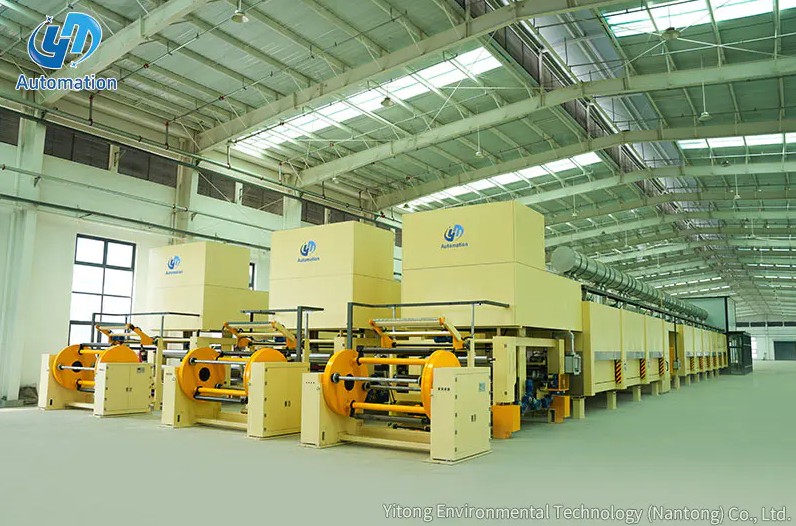

Sebuah Garis Impregnasi bekerja dengan secara sistematis mengisi rongga udara di dalam belitan motor listrik, kumparan, atau komponen berpori lainnya dengan pernis atau resin, kemudian mengeringkan bahan pengisi tersebut menjadi massa isolasi padat. Prosesnya mengikuti urutan yang ditentukan: panaskan belitan terlebih dahulu untuk menghilangkan kelembapan dan membuka celah antar konduktor, aplikasikan media impregnasi melalui metode pencelupan, tetesan, atau tekanan vakum, biarkan media menembus sepenuhnya, dan kemudian keringkan dalam oven pemanggang untuk mengikat silang resin ke dalam sistem isolasi yang keras dan bebas rongga. NACH Engineering menegaskan bahwa jalur impregnasi adalah perlengkapan standar dalam industri motor dan generator, digunakan untuk menghamili kumparan motor dan generator LT dan HT dengan pernis atau resin untuk meningkatkan ketahanan insulasi, meningkatkan kinerja keseluruhan, meningkatkan umur komponen, dan bahwa proses tersebut sekarang dianggap wajib dalam industri kelistrikan (Sumber: NACH Engineering, Impregnasi Resin untuk Industri Motor dan Generator). Hasil yang paling penting dari saluran impregnasi yang dioperasikan dengan benar adalah sistem insulasi yang hampir bebas rongga yang mencegah masuknya uap air, mengurangi getaran kumparan, dan secara signifikan memperpanjang umur pengoperasian komponen listrik.
Sebelum saluran impregnasi memproses belitan, ruang antara masing-masing kabel konduktor di dalam slot kumparan diisi dengan udara. Udara merupakan konduktor panas yang buruk dan isolator listrik yang buruk pada suhu tinggi, dan tidak memberikan ikatan mekanis antara masing-masing kabel belitan. Hasilnya adalah belitan menjadi terlalu panas, bergetar secara internal, dan rentan terhadap arus pendek akibat kelembapan sejak hari pertama pengoperasiannya.
Panduan teknis Germana Motor menjelaskan peningkatan kinerja spesifik yang dihasilkan oleh impregnasi: mengisi celah dalam belitan kumparan dan mengikat kabel satu sama lain dan ke bahan isolasi di sekitarnya meningkatkan kekuatan listrik, sifat mekanik, konduktivitas termal, dan kinerja pelindung secara bersamaan (Sumber: Germana Motor, Yang Harus Anda Ketahui Tentang Pernis Impregnasi untuk Gulungan Motor). Dokumentasi proses Godfrey dan Wing menambahkan manfaat anti-getaran: mode kegagalan yang paling umum pada motor adalah abrasi yang disebabkan oleh getaran, yang menyebabkan keausan dan gesekan yang pada akhirnya menyebabkan belitan gagal secara dielektrik, dan belitan yang dienkapsulasi sepenuhnya dengan resin impregnasi bertindak sebagai perekat di antara untaian motor, mengurangi getaran koil dan keausan yang ditimbulkannya (Sumber: Godfrey dan Wing, Memahami Cara Kerja VPI Impregnasi Tekanan Vakum).
Paten untuk impregnasi pernis koil stator menjelaskan risiko mendasar yang menjadikan proses ini penting: pada motor yang digunakan di lingkungan lembab seperti motor kompresor di lemari es atau AC, cairan termasuk uap air dapat bersentuhan dengan belitan koil dan menyebabkan korsleting jika permukaan belitan tidak diisolasi, berpotensi menyebabkan kegagalan motor atau kebakaran (Sumber: Paten USPTO 12542473, Metode Impregnasi Pernis pada Belitan Kumparan Stator). Jalur impregnasi adalah sistem industri yang menerapkan dan mengeringkan lapisan pelindung secara konsisten dan pada volume produksi.
Sebuah impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.
Metode celup dan panggang membenamkan belitan motor yang telah dipanaskan langsung ke dalam tangki pernis, membiarkannya terendam hingga ruang kosong yang dapat diakses terisi, menarik belitan, membiarkan kelebihan pernis mengalir, dan kemudian memanggang rakitan dalam oven pengawetan. NACH Engineering menjelaskan konfigurasi ini: sistem impregnasi banjir terdiri dari tangki penyimpanan pernis untuk penyimpanan dingin dan ruang celup, dengan belitan motor yang dirangkai dalam struktur keranjang dan disimpan di tangki celup (Sumber: Teknik NACH, Impregnasi Resin untuk Industri Motor dan Generator). Metode ini cocok untuk motor tegangan rendah dengan rating rendah dan untuk aplikasi dimana kebutuhan insulasi sedang. Keterbatasannya adalah kedalaman penetrasi: gravitasi dan aksi kapiler saja tidak dapat secara andal mendorong pernis ke dalam celah yang dalam dan ruang sempit pada belitan yang lebih besar atau lebih kompleks.
Impregnasi tekanan vakum adalah metode dengan kinerja tertinggi dan paling banyak digunakan pada jalur impregnasi modern untuk motor tegangan menengah dan tinggi. HECO menjelaskan urutan proses: stator atau rotor yang telah dipanaskan diturunkan ke dalam ruang tekanan VPI dan ruang hampa ditarik; resin dengan pelarut nol persen dimasukkan ke dalam ruangan; tekanan diterapkan; dan unit yang terendam menjadi jenuh seluruhnya dengan resin, menghasilkan a Resin insulasi berukuran 4 hingga 5 milimeter dan sistem insulasi hampir bebas rongga (Sumber: HECO, Isolasi Motor Listrik: VPI atau Varnish Dip). Dokumentasi proses MES Singapura memberikan urutan langkah demi langkah: panaskan belitan, turunkan ke dalam ruang bertekanan, segel ruang, vakum, biarkan resin epoksi tanpa pelarut mengalir dari bejana resin ke dalam ruang hingga belitan terendam sepenuhnya, berikan tekanan hingga belitan terimpregnasi secara luas, keluarkan dari ruang, dan panggang hingga resin benar-benar mengeras (Sumber: MES Singapura, VPI: Mengapa Insulasi Penting Untuk Gulungan Motor Anda).
Langkah vakum sangat penting karena mengevakuasi sisa udara dari setiap rongga dalam belitan sebelum resin masuk. Tanpa langkah ini, udara yang terperangkap akan membentuk gelembung di dalam resin yang diawetkan yang menjadi tempat pelepasan sebagian dan akhirnya kerusakan insulasi di bawah tegangan operasi. Motor Listrik Dreisilker memastikan bahwa kapasitansi dipantau selama siklus VPI untuk menentukan bahwa pengisian resin dapat diterima sebelum siklus ditutup, sehingga memberikan indikator kualitas terukur yang dibangun langsung ke dalam proses (Sumber: Motor Listrik Dreisilker, 4 Jenis Metode Isolasi Gulungan Motor).
Metode tetesan, juga disebut impregnasi putar, memutar stator pada sumbu horizontal sambil dipanaskan, dan meneteskan resin ke ujung belitan saat berputar. Deskripsi teknis Lamnow tentang proses tersebut menjelaskan mekanisme penetrasi: pernis menetes ke ujung belitan dan menembus belitan dan slot internal di bawah pengaruh gabungan gravitasi, aksi kapiler, dan gaya sentrifugal yang dihasilkan oleh rotasi (Sumber: Lamnow, Metode Pernis Impregnating Berliku Enam Motor). NACH Engineering menegaskan bahwa metode ini digunakan untuk siklus produksi cepat dengan minimal atau tanpa pemborosan resin, sehingga sangat cocok untuk produksi volume tinggi pada motor berstandar lebih kecil di mana throughput menjadi perhatian utama produksi (Sumber: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
| Metode | Kualitas Penetrasi | Aplikasi Terbaik | Keuntungan Utama |
| Banjir celupkan dan panggang | Sedang, didorong oleh gravitasi | Motor bertegangan rendah, rating rendah | Peralatan sederhana, biaya rendah |
| VPI tekanan vakum | Hampir bebas rongga, dibuat dengan ukuran 4 hingga 5 mm | Motor tegangan menengah dan tinggi, membentuk sistem kumparan | Kualitas insulasi maksimal, menghilangkan kantong udara |
| Tetesan tetesan putar | Bagus, ditingkatkan dengan aksi sentrifugal | Produksi motor standar dalam jumlah besar | Siklus cepat, limbah resin minimal |
Jalur impregnasi produksi mengintegrasikan beberapa stasiun proses berurutan ke dalam sistem pemrosesan kontinu atau batch. Setiap stasiun melakukan fungsi tertentu dalam rangkaian perawatan secara keseluruhan.
Stasiun pertama memanaskan gulungan motor atau rakitan kumparan hingga suhu tertentu sebelum memasuki media impregnasi. Pemanasan awal memiliki dua fungsi: menghilangkan sisa uap air dari belitan, yang sebaliknya akan mencegah adhesi resin dan menciptakan rongga pada insulasi yang diawetkan, dan mengurangi viskositas resin saat bersentuhan, sehingga meningkatkan penetrasi ke celah sempit antar konduktor. Dokumentasi proses VPI MES Singapura menegaskan bahwa pemanasan awal belitan adalah langkah dasar pertama sebelum belitan memasuki ruang impregnasi (Sumber: MES Singapura, VPI: Mengapa Isolasi Penting Untuk Gulungan Motor Anda). Germana Motor menegaskan bahwa persyaratan dasar untuk pernis impregnasi mencakup viskositas rendah dan kandungan padatan tinggi khususnya untuk memastikan penetrasi dan aplikasi pelapisan yang baik, dan bahwa langkah pemanasan awal memfasilitasi hal ini dengan menghangatkan permukaan logam yang bersentuhan dengan resin (Sumber: Germana Motor, Pernis Impregnasi untuk Gulungan Motor).
Stasiun impregnasi adalah inti dari jalur ini. Untuk jalur VPI, ini adalah bejana bertekanan tertutup yang dilengkapi dengan sambungan pompa vakum, sistem transfer resin yang dihubungkan ke tangki penyimpanan resin terpisah yang dikontrol suhu, dan instrumentasi kontrol tekanan. Untuk jalur impregnasi tetesan, ini adalah perlengkapan rotasi dengan susunan nosel tetesan yang terkontrol dan baki penangkap yang mensirkulasikan kelebihan resin. Untuk saluran celup, ini adalah tangki celup dengan pengatur ketinggian dan rak drainase di atasnya. Deskripsi pabrik NACH Engineering mencatat bahwa untuk sistem VPI, resin dapat dipaksa dengan tekanan tambahan untuk penetrasi yang lebih baik, dan setelah waktu yang ditentukan, resin dipindahkan kembali ke tangki penyimpanan dan disimpan dalam kondisi dingin untuk mempertahankan masa pakainya (Sumber: NACH Engineering, Impregnasi Resin untuk Industri Motor dan Generator).
Setelah impregnasi, belitan ditarik dari media dan diposisikan untuk memungkinkan kelebihan resin mengalir sebelum proses pengeringan dalam oven. Pada jalur impregnasi tetesan, stasiun ini sering kali menyertakan langkah pemanasan gelasi singkat yang mengeringkan sebagian permukaan resin untuk mencegah tetesan dan kendur selama pengangkutan ke oven pengawetan. Kontrol drainase dan gelasi yang tepat mencegah terbentuknya genangan resin di sekitar ujung belitan yang memerlukan pelepasan pasca-perawatan dan dapat mempengaruhi toleransi dimensi.
Oven pengawetan menyelesaikan pengikatan silang resin impregnasi menjadi keadaan padat akhir. Profil waktu dan suhu dalam oven ditentukan oleh produsen resin dan harus diikuti dengan tepat, karena proses undercuring akan meninggalkan resin yang tidak berikatan silang yang tetap rapuh dan gagal digunakan, sedangkan proses overcuring dapat menyebabkan kerusakan termal pada bahan insulasi belitan yang berdekatan dengan resin. Spesifikasi Germana Motor untuk persyaratan pengawetan pernis impregnasi mencakup pengawetan cepat, suhu rendah, dan pengeringan internal yang baik sebagai tiga karakteristik utama yang dituntut lini produksi dari sistem resin (Sumber: Germana Motor, Pernis Impregnasi untuk Gulungan Motor).
Sistem kimia yang digunakan dalam proses impregnasi menentukan kedalaman penetrasi, kecepatan pengawetan, kualitas pengisian rongga, dan kelas termal insulasi akhir. Dua kategori utama digunakan di seluruh jalur impregnasi modern.
Pernis berbahan dasar pelarut mengandung padatan resin aktif yang terlarut dalam pelarut organik yang menguap selama proses pengawetan. Tinjauan teknis Germana Motor mencatat bahwa pernis impregnasi berbahan dasar pelarut menawarkan stabilitas penyimpanan, penetrasi, dan sifat pembentuk film yang baik dengan biaya yang relatif rendah, namun memerlukan waktu impregnasi dan pemanggangan yang lebih lama, dan sisa pelarut dapat menciptakan rongga pada bahan yang diresapi sementara pelarut yang menguap berkontribusi terhadap pencemaran lingkungan (Sumber: Germana Motor, Pernis Impregnasi untuk Gulungan Motor). Pernis ini digunakan terutama untuk motor bertegangan rendah dan belitan listrik yang tuntutan kinerjanya sedang.
Resin bebas pelarut adalah pilihan utama untuk lini VPI modern dan aplikasi berkinerja tinggi. Germana Motor menegaskan bahwa pernis impregnasi bebas pelarut akan cepat kering dengan waktu impregnasi dan pemanggangan yang singkat, menghilangkan celah udara pada bagian insulasi yang diresapi dengan tidak meninggalkan ruang kosong pelarut, dan menawarkan kinerja kohesi, kelistrikan, dan mekanik yang lebih baik dibandingkan alternatif berbasis pelarut, itulah sebabnya pernis ini banyak diadopsi dalam aplikasi tegangan tinggi (Sumber: Germana Motor, Pernis Impregnasi untuk Gulungan Motor). HECO menetapkan bahwa resin yang digunakan dalam sistem VPI mengandung pelarut nol persen, menghasilkan konstruksi insulasi bebas rongga yang menentukan keunggulan proses VPI (Sumber: HECO, Insulation Electric Motors: VPI atau Varnish Dip).
Jalur impregnasi melayani setiap proses manufaktur atau perbaikan yang memproduksi atau mengkondisikan ulang belitan dan kumparan listrik untuk diservis di bawah tegangan listrik.
Jalur impregnasi yang dirancang dan dioperasikan dengan benar menghasilkan hasil kualitas terukur yang dapat diverifikasi pada setiap belitan yang diproses sebelum meninggalkan jalur.
Ytinte Garis Impregnasi Rentang ini dirancang untuk mendukung hasil yang konsisten dan berulang di seluruh indikator kualitas ini, menggabungkan kontrol suhu yang tepat pada tahap pemanasan awal dan pengawetan, manajemen siklus impregnasi yang dapat diprogram, dan sistem penanganan resin yang menjaga sifat material selama operasi produksi.
